Lieu d'origine: | La Chine |
---|---|
Nom de marque: | AMILA |
Numéro de modèle: | Pinces magnétiques MGM-HP |
Quantité de commande min: | negotiatable |
Prix: | Negotiatable |
Détails d'emballage: | Paquet de carton/cas en bois |
Délai de livraison: | Selon la quantité d'ordre |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | negotiatable |
Diamètre: | 20 à 50mm | Force d'aspiration: | 28 à 560N |
---|---|---|---|
Matériel: | Aluminium | Point culminant: | Transport des plaques de métal poreuses |
Application: | Manipulation des feuillards perforés | ||
Surligner: | Pince magnétique en aluminium,Métaux poreux transportant la pince magnétique,pince 560N magnétique pneumatique |

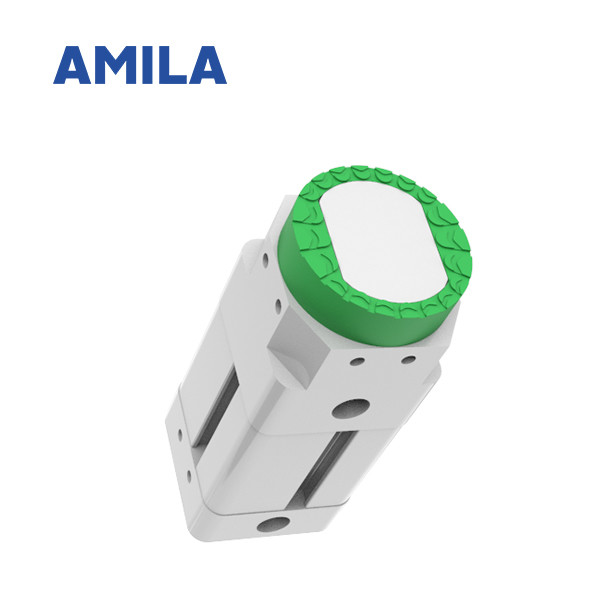

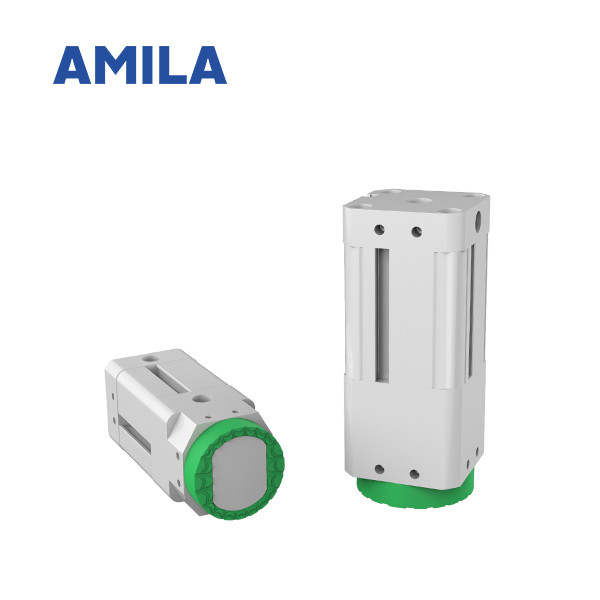

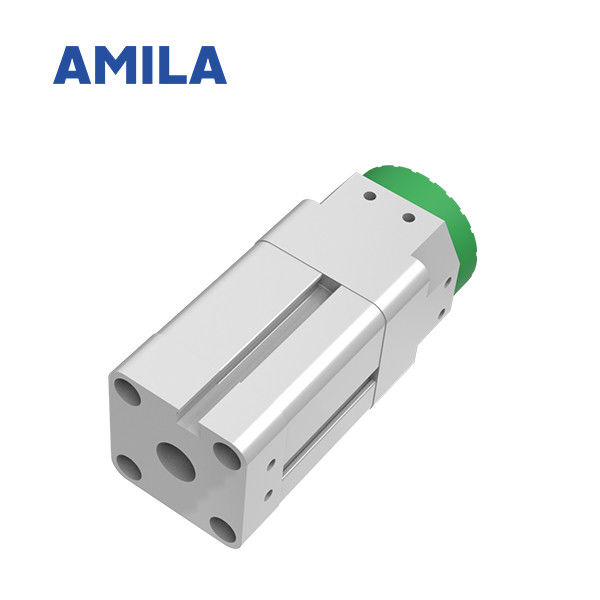

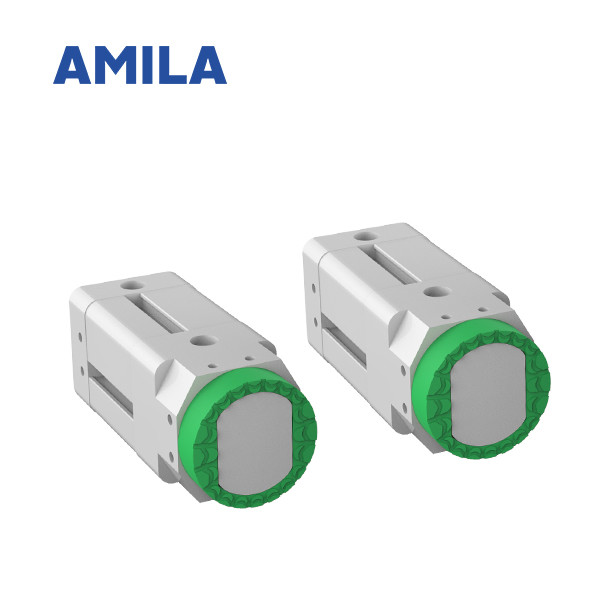

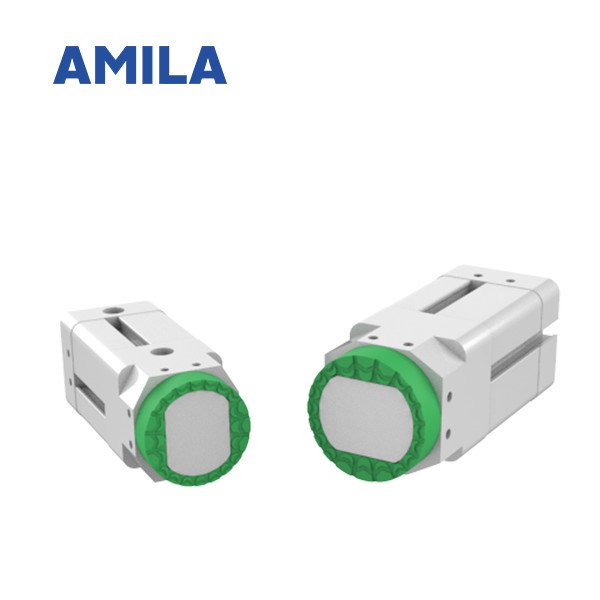

Matériel en aluminium magnétique de la pince MGM-HP pour transporter les métaux poreux
1. Introduction et applicaton
2. Structure
3. Données de technologie :
Type | Force se tenante maximum | Gamme de pression d'utilisation | Position d'installation | Contrôle | La température fonctionnante | Poids |
[N] | [barre] | [℃] | [g] | |||
MGM-HP 20 G1/8-IG | 28 | 2,5… 6 | Arbitraire | Bistable | 5… 70 | 81 |
MGM-HP 30 G1/8-IG | 120 | 2,5… 6 | Arbitraire | Bistable | 5… 70 | 215 |
MGM-HP 40 G1/4-IG | 290 | 2,5… 6 | Arbitraire | Bistable | 5… 70 | 415 |
MGM-HP 50 G1/4-IG | 560 | 2,5… 6 | Arbitraire | Bistable | 5… 70 | 770 |
4. Données de conception
Type | Taille [millimètres] | ||||||||||||||
B | B2 | D | G1 | G2 | G4 | G5 | H | H2 | L2 | LG1 | LG2 | LG4 | X1 | Y1 | |
MGM-HP 20 G1/8-IG | 20 | 9,1 | 20 | G1/8 | M5 | M3 | M3 | 78,2 | 12,7 | 12 | 6 | 5,5 | 4 | 55 | 6,5 |
MGM-HP 30 G1/8-IG | 30 | 15 | 30 | G1/8 | G1/8 | M4 | M4 | 99,4 | 15,7 | 20,5 | 6 | 7 | 5 | 74 | 12 |
MGM-HP 40 G1/4-IG | 40 | 24,2 | 40 | G1/4 | G1/8 | M4 | M4 | 99,4 | 15,7 | 32 | 9 | 6 | 5 | 74 | 12 |
MGM-HP 50 G1/4-IG | 50 | 31,2 | 50 | G1/4 | G1/8 | M5 | M4 | 123,4 | 15,7 | 41,5 | 10 | 6 | 6,5 | 100 | 15 |
